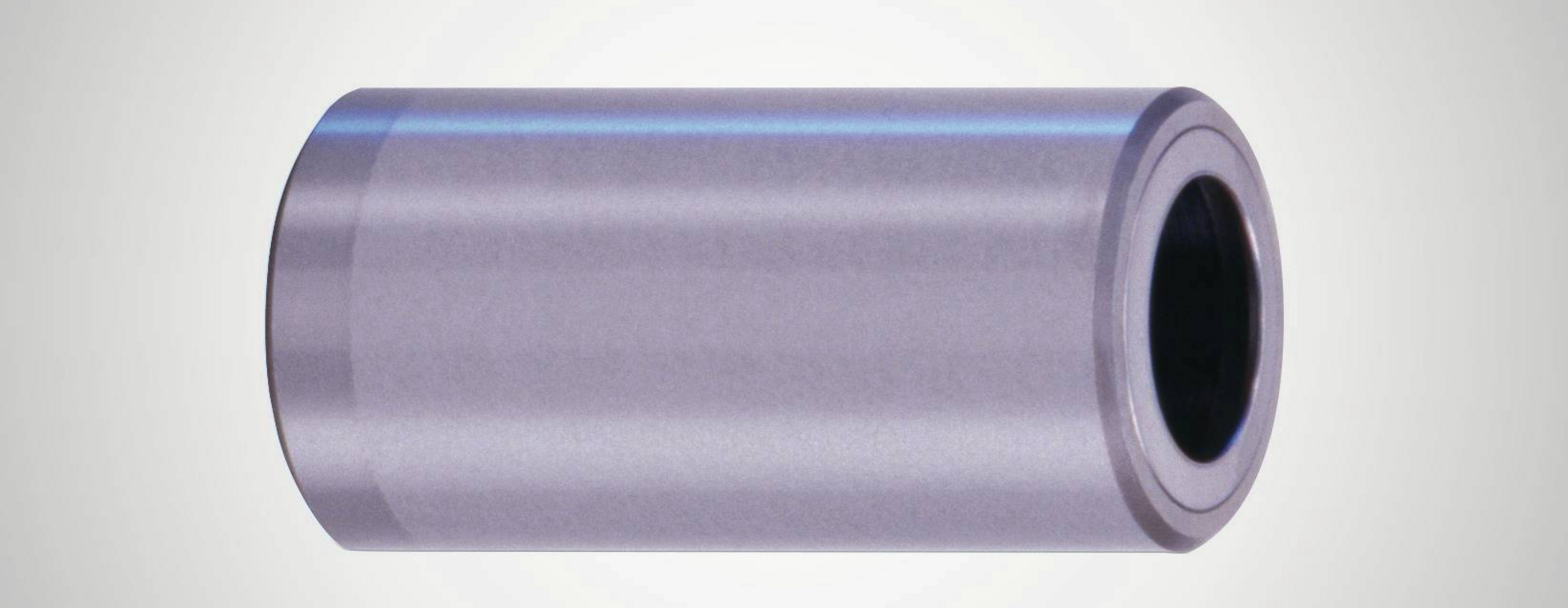

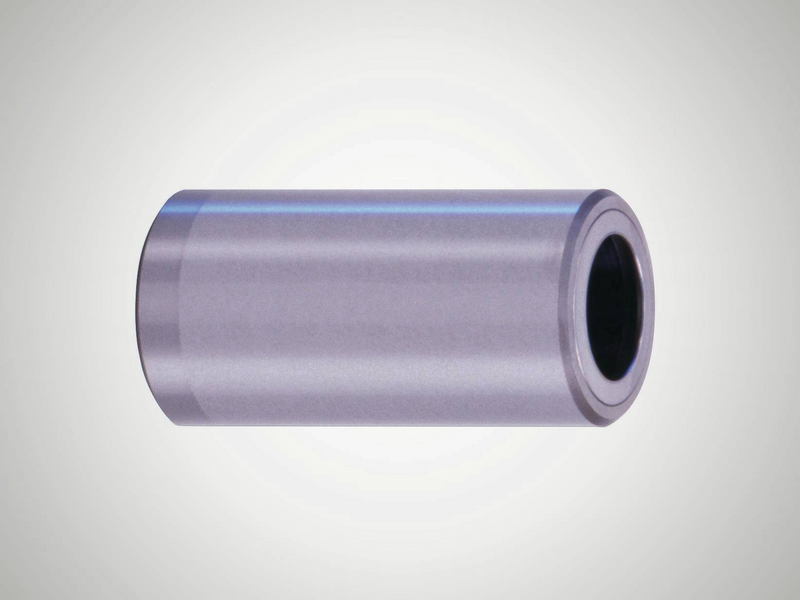

N552 Douille de guidage fermée avec rondelles de butée - Série Mini
Exécution comme N550, avec rondelles de butée fixes des deux côtés pour l'utilisation avec la cage à billes de la série Mini N502.
- Débattement minimal en cas d'utilisation avec la cage à billes de la série Mini N502.
- En combinaison avec le diamètre d'arbre dw ISO-h3, la précharge du guidage à billes est assurée.
- Les rondelles de butée limitent efficacement la cage lors des mouvements de levage et de rotation.
- La mobilité du guidage à billes n'est pas réduite par le frottement des rondelles de butée sur l'arbre.
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 3 mm Longueur (l1): 15 mm Longueur (l3): 13 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 3 mm Longueur (l1): 20 mm Longueur (l3): 18 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 4 mm Longueur (l1): 15 mm Longueur (l3): 13 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 4 mm Longueur (l1): 25 mm Longueur (l3): 23 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 5 mm Longueur (l1): 20 mm Longueur (l3): 18 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 5 mm Longueur (l1): 30 mm Longueur (l3): 28 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 6 mm Longueur (l1): 20 mm Longueur (l3): 18 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 6 mm Longueur (l1): 35 mm Longueur (l3): 33 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 8 mm Longueur (l1): 25 mm Longueur (l3): 23 mm
Douille de guidage N552
Diamètre d'arbre (dw) -Mini: 8 mm Longueur (l1): 40 mm Longueur (l3): 38 mm
