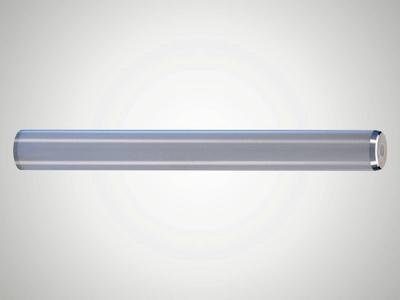

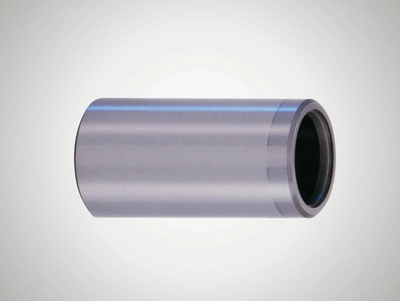

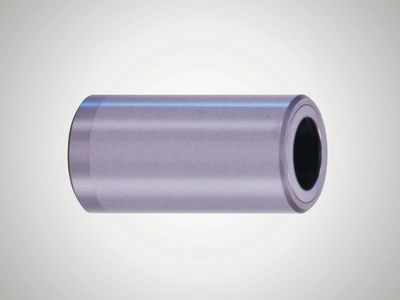

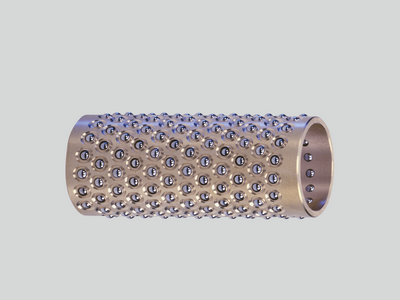

Überprüfung der Tragfähigkeit

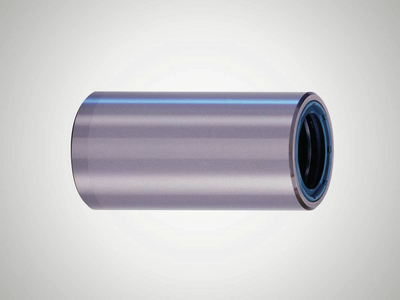

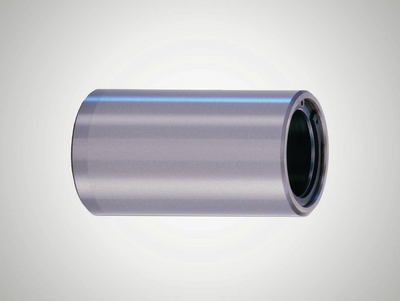

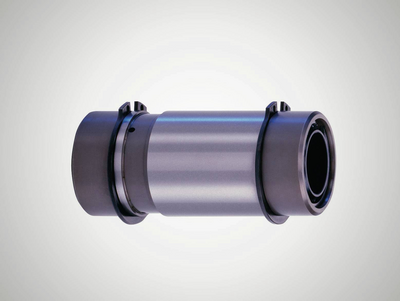

Nach der Berechnung von P10 zeigt der Vergleich mit der spezifischen Tragzahl C10 (Tabellen Spezifische Tragzahl C10 und Federung R10), ob die Kugelführung richtig dimensioniert ist.
Forderung: P10 ≤ C10
Die Auslenkung A wird wie unter Abschnitt Radialbelastung als reines Moment berechnet.
Rechenbeispiel
gesucht:

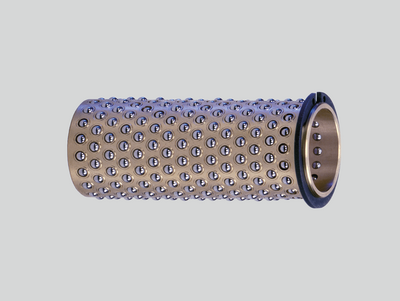

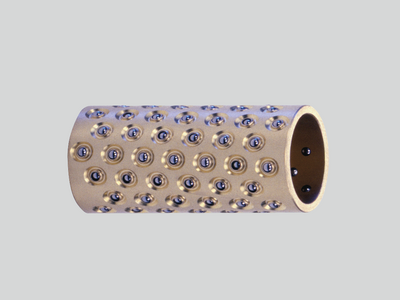

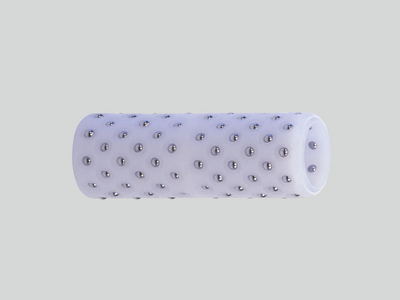

Belastung der am stärksten belasteten Kugelzone
gegeben:
einseitig wirkende Radialkraft
PR = 1000 N
l = 300 mm
Eingriffsstrecke e = 200 mm
Abstand zwischen den Kugelzonen Ii = 100 mm
Lösung:
P10 = g · M + h · PR
M = PR · I
M = 1000 N · 0,3 m = 300 Nm
g = 2 m-1 (aus Diagramm Eingriffstrecke e / Momentfaktor g)
h = 0,11 (aus Diagramm Eingriffstrecke e / Radialkraftfaktor h)
P10 = 2 m-1 · 300 Nm + 0,11 · 1000 N
P10 = 710 N
